Asosiy texnik parametrlar:
1. JYLUGB vorteks oqim o'lchagichining qo'llaniladigan vositasi: korroziv suyuqlik, oddiy gaz, tabiiy gaz, bug '(to'yingan bug' va o'ta qizib ketgan bug ') yo'q;
2. O'lchov oralig'i: suyuqlik 0,3 ~ 7m / s, gaz 3 ~ 55mm / s, bug '7 ~ 70m / s
3. O'lchangan suyuqlikning harorati: -40 ℃ ~ +350 ℃
4. Aniqlik: 1%, 0,5% (0,5% ga chiziqli bo'lmagan sozlash orqali erishish mumkin);
5. Takrorlanuvchanlik: ko'rsatilgan qiymatdan 0,2%;
6. Asosiy korpus materiali: 304 zanglamaydigan po'lat, 316 zanglamaydigan po'lat
7. Bosimning yo'qolishi: △=1,2 × r × V2 × 10-6, bu erda: △ bosim yo'qolishi bilan o'lchanadigan P suyuqlik zichligi r (Kg / m3) v - trubadagi oqimning o'rtacha tezligi (m / s)
8. Atrof muhit harorati: -20 ℃ ~ +55 ℃ (buyurtma ko'rsatmalarining maxsus talablari)
9. Tashqi quvvat manbai: 3.6 ~ 224VDC
10. Signal chiqishi: impuls chiqishi (tashqi quvvat manbai), oqim chiqishi 4-20mADC (ikkita simli tashqi 24VDC quvvat manbai), 485 aloqa (ixtiyoriy).

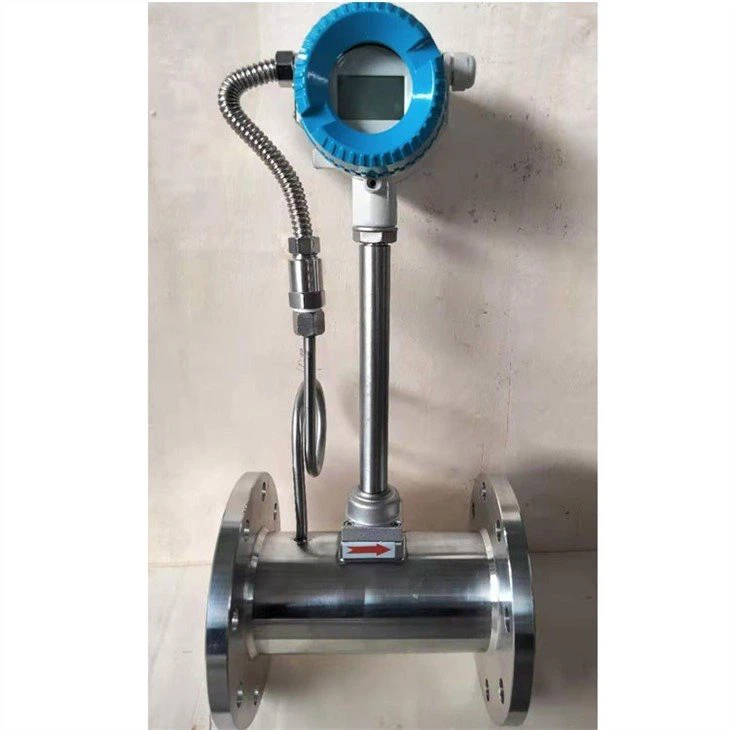

LPG vorteks oqim o'lchagichining tuzilishi chizmasi
Vorteks oqim o'lchagich turlari
Oqim oralig'i
| Asbob kalibri (mm) | suyuqlik | Gaz | ||
O'lchash diapazoni (m3 / s) | Chiqish chastotasi diapazoni (Hz) | O'lchash diapazoni (m3 / s) | Chiqish chastotasi diapazoni (Hz) | |
15 | 0.3~5 | 24~400 | 4~20 | 352~1761 |
20 | 0.6~10 | 23~382 | 6~30 | 254~1273 |
25 | 1.2~16 | 21~320 | 8~55 | 161~1112 |
32 | 1.8~20 | 18~200 | 10~120 | 97~1172 |
40 | 2~40 | 10~190 | 27~205 | 134~1018 |
50 | 3~60 | 8~150 | 35~380 | 87~952 |
65 | 4~85 | 6~120 | 60~640 | 71~764 |
80 | 6.5~130 | 4.1~82 | 86~1100 | 54~696 |
100 | 15~220 | 4.7~69 | 133~1700 | 42~548 |
125 | 20~350 | 3.2~57 | 150~2000 | 26~346 |
150 | 30~450 | 2.8~43 | 347~4000 | 34~392 |
...... | ||||
300 | 95~2000 | 1.2~24 | 1360~18000 | 16~216 |
O'rnatish shartlari:
1. Sensor gorizontal yoki vertikal ravishda o'rnatilishi kerak (suyuqlikning oqim yo'nalishi pastdan yuqoriga) uning nominal diametriga mos keladigan trubaga o'rnatilishi kerak.
2. Sensorning yuqori va quyi oqimlari ma'lum bir uzunlikdagi to'g'ri trubka bilan jihozlangan bo'lishi kerak va uning uzunligi quyidagi jadval talablariga javob berishi kerak.
3. To'g'ridan-to'g'ri quvur uzunligi konfiguratsiyasi
Yuqori oqim quvuri shakli | Quvurning yuqori qismida uzunlik | Oqim bo'ylab to'g'ri quvur uzunligi |
Konsentrik quvur to'liq ochilgan eshik valfi | ≥12DN | D5DN |
Konsentrik ravishda tortib olingan to'liq ochilgan eshik valfi | D15DN | D5DN |
90 ° C tirsak | ≥20DN | D5DN |
Xuddi shu tekislikda ikkita 90 ℃ tirsak | D25DN | D5DN |
Har xil tekislikdagi ikkita 90 ℃ tirsak | ≥40DN | D5DN |
Regulyatsiya valfi, yarim ochiq eshik valfi | ≥50DN | D5DN |
