Turbinli oqim o'lchagich va elektromagnit oqim o'lchagich ikkala suyuqlik oqim o'lchagichlari bo'lib, ular ko'pincha sanoat avtomatizatsiyasini boshqarishda ishlatiladi. Xo'sh, ikkalasi o'rtasidagi farq nima? Quyidagi Junyuan oqim o'lchagichi sizni tanishtiradi:
1. Ish printsipidagi farq:
Turbinali oqim o'lchagichning sxematik diagrammasi
ning printsipiturbinali oqim o'lchagichyuqoridagi rasmda ko'rsatilgan. Flanesli trubaning o'rtasiga turbina o'rnatilgan va ikkala uchi rulmanlar tomonidan quvvatlanadi. Suyuqlik quvur orqali o'tayotganda, u turbinaning pichoqlariga uriladi, bu esa turbinaning aylanishiga olib keladi. Turbinaning aylanish burchak tezligi suyuqlik oqimi tezligiga mutanosibdir va suyuqlik oqimi turbinani aylanish uchun harakatga keltiradi, korpusdagi doimiy magnit po'latdan hosil bo'lgan magnit maydon chiziqlarini kesib, magnit oqimning o'zgarishiga olib keladi. Sensor bobini aniqlangan magnit oqimning davriy o'zgarishi signalini kuchaytirish uchun oldindan kuchaytirgichga yuboradi, oqim tezligiga mutanosib impuls signalini hosil qiladi va kontaktlarning zanglashiga olib keladigan oqim qiymatini oladi.
Elektromagnit oqim o'lchagichning sxematik diagrammasi

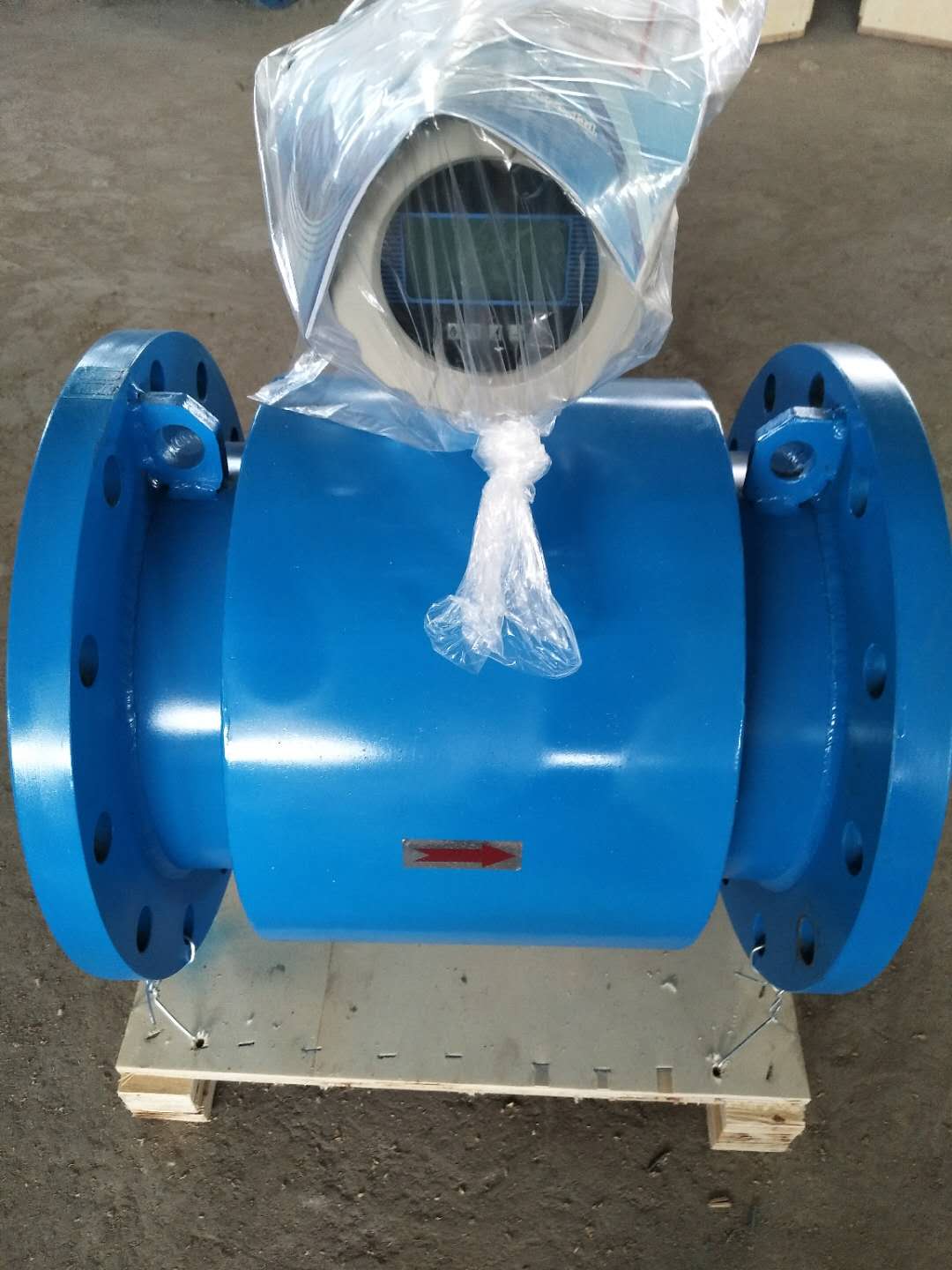

ning ishlash printsipielektromagnit oqim o'lchagichFaradayning elektromagnit induksiya qonuni asosida ishlab chiqilgan. O'lchov trubasining o'qi va magnit maydonning magnit maydon chiziqlari bir-biriga perpendikulyar bo'lgan quvur devoriga bir juft aniqlash elektrodlari o'rnatiladi. Supero'tkazuvchilar suyuqlik o'zgaruvchan magnit maydonda o'lchash trubkasi bo'ylab harakat qilganda va magnit maydon chiziqlari vertikal yo'nalishda harakat qilganda, Supero'tkazuvchilar suyuqlik induksiyalangan potentsialni hosil qilish uchun magnit maydon chiziqlarini kesib tashlaydi, bu o'lchash trubkasidagi ikkita aniqlash elektrodlari tomonidan aniqlanadi. aniqlash.
2. Turli xil qo'llash doirasi
dan beriturbinali oqim o'lchagichquvur liniyasining markazida turbina bilan jihozlangan bo'lib, u aralashmalar yoki korrozivlik bilan suyuqliklarni o'lchash uchun mos emas. Aks holda, turbinali oqim o'lchagich iflosliklarning adsorbsiyasi / chigallashishi yoki korroziya tufayli to'g'ri ishlamaydi, bu xizmat muddatiga ta'sir qiladi.
ning ob'ektielektromagnit oqim o'lchagichmuhitni o'lchash uchun o'tkazuvchan bo'lishi kerak, chunki elektromagnit oqim o'lchagich astarli bo'lishi mumkin (kauchuk, PTFE va boshqalar) va korroziy suyuqliklarni o'lchash uchun ham mos keladi.
Xulosa qilib aytganda, ikkita oqim o'lchagichning o'ziga xos afzalliklari va kamchiliklari bor, shuning uchun iste'molchilar qanday tanlashlari kerak? Agar sizda yuqori aniqlik uchun yuqori talablar bo'lmasa va arzon narxni xohlasangiz, turbinali oqim o'lchagichni ko'rib chiqishingiz mumkin. Shuni ta'kidlash kerakki, turbinali oqim o'lchagichning amaldagi quvur diametri odatda DN200 dan past bo'ladi va agar u DN200 dan ortiq bo'lsa, ishlab chiqaruvchi tomonidan maxsus moslashtirilgan bo'lishi mumkin. Yuqori ishlash talablari, siz elektromagnit oqim o'lchagichni tanlashingiz mumkin.
